Ejemplos - sistema modular
La tecnología modular permite construir diferentes tipologías de edificaciones.
Aquí presentamos distintos modelos de edificios montados y desarrollados, para cubrir las más diversas
necesidades.
Cualquiera de cada uno de los siguientes edificios que presentamos pueden ser montados en un corto periodo de tiempo y ser utilizados de manera provisional o permanente, siendo estos los dos motivos principales por el cual los organismos públicos optan por su montaje.
Los perfiles pueden ser conformados en frio, o perfiles laminados, aconsejándose la unión atornillada por rapidez de montaje.
Las soluciones que este sistema permite son variadas y adecuadas a las exigencias planteadas por el cliente.
Repetición de elementos estructurales modulares que permiten la ejecución del sistema portante del edificio en un corto periodo de tiempo, mediante la unión de la estructura portante horizontal a la vertical mediante mano de obra cualificada y sin interferencia de oficios.
Ejemplo de edificios que aqui se presentan son:
Escuelas
Comisarías
Galpones
Hospitales
Refugios
Este ejemplo es un modelo de escuela montada en territorio Español, bajo los requerimientos de las distintos organismos públicos encargado de regular la educación como así también la ejecución de edificios públicos, destinados a la educación.
A continuación presentamos un modelo de tecnología modular de más de 1000m², montado en un tiempo estimado de 16 semanas.
Aquí presentamos un modelo de Estación de Policía, montada con la tecnología modular. Este ejemplo corresponde con el modelo montado para la Policía municipal de Madrid:
Edificio modular de uso público, desarrollado en dos plantas de 600m2 construidos por planta. (1200m² construidos totales)
PLANTA BAJA:
Zona de control de acceso
Atención pública
Despacho de oficiales
Armero
Aseos Caballeros
Aseos Damas
Aseos Discapacitados
Patio Interior
PLANTA ALTA:
Sala de descanso
Pase de lista
Vestuario Masculino
Vestuario Femenino
Aseos Caballeros
Baños y Vestuarios Mandos
Se constituyen por una repetición de anillos, compuestos por tres elementos.
1. CUBIERTA: compuestos por vigas de acero laminado en caliente, que forman las distintas pendientes, sobre las cuales se montan, chapas trapezoidales de cerramiento, pudiendo también optar por paneles tipo sándwich, de 40mm de espesor inyectados en poliuretano.
2. PIE A: compuesto por pilares de acero laminado en caliente, que irán unidos al tejado mediante una rotulas articuladas. Estas permitirán el pliegue o despliegue de los mismos a la hora del montaje del galpón, y al mismo tiempo servirán de estructura soportante del cerramiento vertical. Para el cerramiento vertical se utilizarán chapas galvanizadas trapezoidales o paneles del tipo sándwich, inyectados en poliuretano de 40 o 60mm de espesor.
3. PIE B: igual que el Pie A.
ESTRUCTURA PORTANTE: Compuesta por pórticos metálicos dimensiones definidas en sección.
CERRAMIENTO: Compuesto por paneles de prefabricado de hormigón armado de 10 cm, acabado liso, color gris.
CIMENTACIÓN: Compuesta por bases aisladas de hormigón armado atadas entre a través de vigas de encadenados, según plano.
CUBIERTA: Compuesta por estructura auxiliar metálica, sobre la cual se asentará chapa de acero pre-lacada, también contara con planchas de policarbonato para iluminación natural en un 20% de su superficie y seis extractores de aire eólicos que aseguren la correcta ventilación del recinto. Remate de cumbrera en chapa lacada, formación de canalón de chapa y bajante en P.V.C para evacuación de agua al exterior.
CARPINTERÍA: Contara con dos puertas metálicas, correderas sobre riel superior e inferior, cada hoja tendrá una dimensión de 8m de ancho por 6m de alto.
Carpintería compuesta por paños fijos de vidrio, repartidos en fachada por encima de las puertas de acceso a la nave de una longitud total de 18m por una altura de
1.20m.
Está pensado para albergar todos los medios diagnósticos y equipamientos de última generación. Diseñado para dar capacidad a 100 camas.
Este ejemplo se trata de edificio industrializado adoptado para incluir toda la tecnología tanto de revestimientos como de aislamiento, siempre cumpliendo con la normativa y el estudio de las recomendaciones de la OMS.
Edificio Industrializado de uso público hospitalario, desarrollado en dos plantas de 7000m2 construidos, por planta. (15000m² construidos totales)
PLANTA BAJA:
Zona de control de accesos
Recepción
Atención pública primaria
Consultorio externo
Cafetería
Urgencias
Hospital de día
Diagnóstico por imagen
Laboratorios
Tanatorio
Parking público
Parking ambulancias
Lavandería
PLANTA ALTA:
Zona Internación 100 camas
Cuidados Intensivos 10 camas
Consulta de especialidades
5 Quirófanos
Salas de recuperación por cirugías

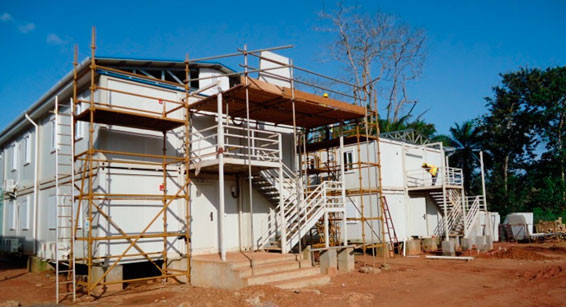

Cuando nos referimos a "Refugios", hablamos de residencias temporales para el personal de obra que deban vivir por un tiempo determinado.
Ejemplos varios:
